从沙子到芯片:硅的转变与半导体制造的微观艺术

时间:2025-07-09 17:35

小编:小世评选

硅,作为当今电子技术的基石,几乎是每个现代设备中不可或缺的元素。而它的来源,普通沙子,听起来似乎与顶尖科技有些格格不入。但从这一粒毫不起眼的石英砂到能够承载数十亿个晶体管的高纯度硅晶圆,这背后却透露出一场奇妙的转变过程。这一过程不仅涉及物理与化学的精妙变化,更是半导体制造这一微观艺术的真实写照。

硅的自然源头与初步提炼

在自然界中,硅元素以二氧化硅(SiO₂)的形式广泛存在。地球表面约有95%的硅以这种形式存在,它不仅含有极少的杂质,其物理特性也适合用以熔炼和晶体生长。要使二氧化硅中的硅脱离紧密结合的状态,我们必须经过高温还原这一繁复工序。通常,这一过程在大型电弧炉中进行,最终得到的固态产物被称为冶金级硅,其纯度约为98-99%。尽管这一阶段的硅已摆脱了天然状态,但仍含有较多杂质,只能在炼钢、制造合金等基础工业中使用。全球每年生产的冶金级硅中,仅有不到1%的产量可望进入下一个阶段。

硅的精炼与纯化

要成为半导体行业的“基石”,硅的纯度必须高达惊人的程度。在冶金级硅经过氯化氢反应转化为三氯硅烷(SiHCl₃)后,这一过程就像将粗糖溶解成糖浆,杂质更易分离。经过进一步的化学处理,多晶硅的纯度可达到99.999999999%(11个9),这种近乎完美的洁净对后续芯片的稳定性至关重要,因为即便是百万分之一的杂质,也可能导致芯片的功能失效。至此,硅脱离“工业材料”身份,迈向了成为半导体的“候选者”的重要一步。

从多晶硅到单晶硅的转变

尽管多晶硅已具相当的纯度,但其内部原子排列如同杂乱的人群,而芯片制造需要的是排列整齐的“单晶结构”。我们需运用“柴可拉斯基法(Czochralski Process)”。在这一过程中,多晶硅先被加热至1420°C融化,然后用一根单晶硅的“晶种棒”缓慢插入熔融的硅液中,同时精确调控旋转与拉升速度,最终得成立方体状的单晶硅。这一环节如同将混乱的糖浆转变为一条条有序的糖丝,单晶硅的原子排列相当有序,为后续芯片的电学性能奠定了坚实的基础。

精细加工硅晶圆

从单晶硅棒,便是经过切割、磨削与抛光的精细处理。硅棒经过切割,制成直径为300mm(约0.5毫米厚)的硅晶圆,再通过研磨去除表面瑕疵,用化学手段进行纳米级的抛光处理,确保晶圆光滑平整,准备迎接下一步的制造工艺。

芯片制造的复杂艺术

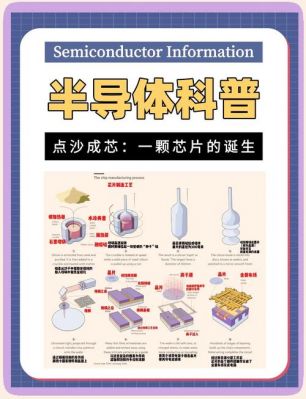

当硅晶圆完成后,其转变为芯片的过程涉及一系列严密而复杂的工序,可以视为微观雕刻的艺术。这些步骤分别为:严格清洗、薄膜沉积、光刻、刻蚀、掺杂及金属化。

晶圆需要经历严格的清洗过程,以去除表面任何微小的颗粒或金属杂质,哪怕是0.1微米的杂质都可能影响电路的功能。清洗完成后,晶圆进入高温炉,在氧气的作用下,形成绝缘层的二氧化硅薄膜,这层保护层不仅隔绝外界环境,还为后续工序提供了基础。

光刻是芯片制造的灵魂。在清洗干净的晶圆表面涂上感光的光刻胶,再使用光刻机将电路设计图案投射到胶上。曝光通过化学反应后,电路图案会留在晶圆上,精度可达纳米级。当完成光刻后,我们需要利用等离子体或化学溶液对未被保护的部分进行刻蚀,这样电路图案便会被永久刻在硅片上。

紧通过掺杂工艺,我们向硅晶体中注入微量的杂质(如磷、硼)以形成能够导电的半导体区域,从而搭建起芯片的基本开关——晶体管,完成电路的构建。

完成与测试

,晶圆经过切割成为一个个独立的芯片,再经过严格的测试和筛选,确保每一块芯片合格,最终经过封装,成为我们生活中各类设备所依赖的“智能大脑”。

从自然界的沙子到无处不在的芯片,每一步都需追求极致的精度。微观世界中的每一个环节,都在先后紧密交织,形成了今日科技发展的基石。硅,这种看似平凡的元素,正通过科学技术的手段,映射出无尽可能的未来。
