Intel全新Lunar Lake处理器内部结构首次曝光，包含多项技术创新

随着技术的不断进步，处理器市场竞争愈发激烈，Intel也在不断寻求新的突破。最近，Intel最新一代处理器——Lunar Lake的内部结构首次被曝光，令人惊叹。该处理器不仅以其独特的酷睿Ultra命名，更在技术设计方面展现了多处创新，标志着Intel的再一次崛起。

Lunar Lake此次采用了许多前所未有的设计理念。其中最引人注目的即是首次引入了chiplets芯粒设计。这种设计理念允许将多个小芯片（chiplet）组合在一起，形成一个完整的处理器，从而提高了制造灵活性，降低了生产成本，并且能够更好地满足高性能计算的需求。通过这种方式，Intel可以根据市场需要灵活调整芯片的配置，从而提供更为定制化的解决方案。

Lunar Lake处理器还首次选择由台积电代工，这一战略合作不仅提升了处理器的生产质量，也意味着Intel在其生产链的多样化上迈出了重要一步。台积电作为全球领先的半导体制造商，以其卓越的工艺和生产能力，为Lunar Lake提供了坚实的制造基础。此次合作的成果，也将对Intel未来的产品线产生深远影响。

在内存集成方面，Lunar Lake也做出了历史性的突破。处理器内部整合封装内存的设计，大大提升了数据传输速度，极大降低了延迟。这一设计的实施，将使得用户在日常体验中感受到更加流畅高效的操作。例如在游戏、视频编辑或大型数据分析等场景中，处理器与内存的协同工作将显著提高性能。

更值得关注的是，Lunar Lake处理器还首次集成了NPU AI引擎。这一创新将使得处理器在人工智能应用领域更具优势，能够高效处理复杂的机器学习任务。随着AI科技的发展，集成NPU引擎的Lunar Lake将能够在智能语音助手、图像识别和自然语言处理等多个领域迎头赶上。

Lunar Lake还独创性地集成了LPE（超低功耗）小核心。这一设计使得处理器在低功耗模式下也能保持良好的性能，特别适合在移动设备中使用。这一设计不仅符合当今社会对高效能源利用的倡导，也为绿色计算的更多应用打开了可能性，进一步提升了产品的市场竞争力。

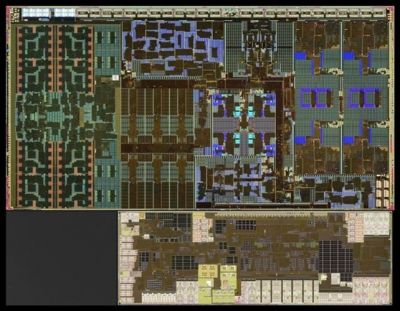

芯片专家Fritzchens Fritz最近曝光的Lunar Lake处理器超高清内核照片，最高分辨率近1.5亿像素，清晰展示了其独特的内部结构。这组清晰的照片对于业界的分析和研究具有重要意义，能够帮助研究人员更好地理解Lunar Lake的设计理念及其技术实现。同时，Intel将几乎所有关键计算模块整合在一起，意味着大大降低了模块之间的通信延迟，这将极大提高处理器在复杂计算任务中的表现。

Lunar Lake内部还加入了一个没有任何电路功能的填充模块。这一设计不仅保证了整体形状的完整性，还确保了机械平衡，进一步提升了处理器的可靠性和稳定性。通过这种科学的设计，Intel展现了其在处理器研发方面的深厚功力。

Intel的Lunar Lake处理器是公司技术历程中的一次重要飞跃。不仅是命名方式的创新，也包括生产工艺、内存设计、AI集成以及超低功耗技术等方面的突破，这将为未来的计算需求提供更为出色的解决方案。随着市场的变化，Lunar Lake将成为业界关注的焦点，有望在未来的计算市场中占据一席之地。Intel的这一次大胆尝试，不仅是对其技术能力的挑战，更是在全球处理器竞争中争取重新占领市场的胜利之举。
