深入探讨芯片制造流程：从晶圆到成品的复杂工艺

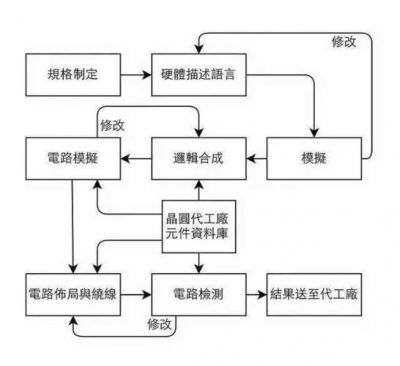

在上一期文章中，我们详细介绍了晶圆的制备流程，包括硅锭的处理。今天我们将深入探讨芯片制造的关键环节：如何将晶圆加工成集成电路。这一过程是芯片制造中最具挑战性的部分，涉及多种复杂的工艺和严苛的技术要求。希望大家能够耐心阅读，了解这一伟大科技成果的背后故事。

保护层的构建

在切割和抛光后的晶圆上，第一步是对晶圆表面施加一层保护膜。该层的主要目的是防止晶圆在后续工艺中受到化学杂质和漏电等现象的影响。该工艺通常采用热法或等离子体增强化学气相沉积（PECVD）等方式。经典的热法是在800至1200°C的高温下，利用特定气体生成薄而均匀的二氧化硅层。根据气体的不同，或是采用干法（输入纯氧气）或湿法（同时使用氧气和水蒸气）。尽管湿法的速度较快，但随着半导体制造技术的进步，干法逐渐成为主流选择，主要应用于关键层的构建，而湿法则主要应用于特定需求的薄膜。

光刻工艺的关键步骤

我们进入芯片制造中最重要的光刻（Lithography）环节。光刻过程可以理解为将电路图案「刻」印在晶圆上的过程，具体分为涂胶、曝光和显影三大步骤。向晶圆表面涂上一层光敏材料（光刻胶），通常为正胶或负胶。正胶在受到特定光束照射后，分子结构会发生变化而变得易溶，而负胶则相反。涂胶后，会进行软烘烤，以确保胶层固化。

曝光环节中，光刻机利用特殊的光源（汞蒸气灯或准分子激光器），通过掩模将电路图案投射到涂胶的晶圆上。不被照射的胶层保持不变，照射部分则变得容易溶解。完成曝光后，晶圆还需进行后烘烤，以确保光化学反应的充分完成。

在显影过程中，将晶圆浸入显影液中以去除被曝光过的胶，最终生成半导体电路的具体图案。

刻蚀工艺的实施

显影完成后，下一步是刻蚀工艺的实施，这是去除未被保护区域的重要步骤，分为干法和湿法两种。湿法浸泡于特定化学溶液中，通过化学反应去除未被保护的部分，而干法则利用等离子体或离子束进行轰击。这两种方式各有优劣，干法则因其更好的选择性和保真性，逐渐成为业界标准。

在这一环节中，我们关注的是各向异性与选择比，后者指的是胶与被蚀刻材料的去除速率之比。为了保持芯片结构的精度，业界通常选择干法蚀刻。

掺杂工艺的必要性

经过刻蚀后，晶圆表面形成了各类沟槽和图形，接着进行的是掺杂工艺。我们需要将背景的纯硅转换为半导体，进行掺杂的过程。通常向硅内掺入磷或锑元素形成N型材料，掺入硼等元素形成P型材料。掺杂工艺可以采用离子注入技术，是最常用的方法之一，通过高能粒子束将掺杂剂直接植入硅基底。完成离子注入后，常规上需进行退火，以修复施加过程中的晶体损伤，并使掺杂更为均匀。

多层结构的构建

现阶段，芯片的制造形态越来越复杂，越来越多层次的电路结构相继被创建。芯片的设计构造可视作立体建筑，底层为硅衬底，随之而来的是数十层的晶体管及其连接电路。为了避免电路之间短路，同样需要绝缘层。顶层则是为了保护芯片免受外部环境影响的钝化层。

这些层的构建主要依赖于沉积工艺，包括化学气相沉积（CVD）、物理气相沉积（PVD）和原子层沉积（ALD）。沉积技术的选择对芯片的品质尤为重要，特别是薄膜的均匀性和结晶质量。

测试和封装工艺

在所有工序完成后，最终形成的晶圆将经历测试，包括电气参数监控、老化测试和针测。测试合格后，晶圆还需进行切割和封装过程，确保每个芯片都符合实际使用标准，并便于用户在电子设备中的应用。

一下，从晶圆到成品的芯片制造过程可以说是复杂而严谨的。每一个环节都涉及高精度的技术和严格的质量控制，最终实现芯片的生产。通过了解这些工艺，我们能更好地理解现代科技背后的伟大工程。下期将介绍后道工艺：如何将芯片封装并最终准备发货，敬请期待！
