揭秘芯片制造：从沙子到晶圆的复杂过程

在现代科技的辉煌成就中，芯片是其核心所在，被广泛誉为现代工业的“皇冠上的明珠”。从计算机到智能手机，从汽车到智能家居，芯片的应用已经渗透到生活的方方面面。而芯片的基本构成——晶体管，尽管原理相对简单，却在极小的空间内容纳数以百亿计的晶体管，让这项伟大的技术成为了人类历史上最复杂的工程之一。

芯片制造的全貌

芯片的制造过程如同一场复杂的交响乐，涉及到多个阶段，每一个阶段都不可或缺。总体的流程可以归纳为四个主要部分：芯片设计、芯片制造（前道）、封装测试（后道），以及最终的市场交付。

在这个产业中，出现了多种专注于不同环节的公司模式。Fabless企业专注于设计，如高通和英伟达，而Foundry厂则负责晶圆代工，比如台积电和中芯国际。他们之间体现了一种精细的分工，特别是在技术要求极高的芯片制造环节，工艺的复杂性往往超出设计阶段的预期。因此，许多企业虽然具备设计能力，却常常因为找不到合适的Foundry进行生产而陷入“卡脖子”的困境。

从沙子到硅的提取

芯片是如何制造出来的呢？这一切的源头是硅。沙子中含有丰富的硅，但要提取高纯度的硅，则需要经过一系列复杂的近乎化学反应的步骤。通常会选择高含硅量的石英砂矿石，将其放入熔炉中，温度达到1400℃以上。在这个过程中，硅与碳源发生反应，生成冶金级工业硅。

现今，对于电子级硅（EG-Si）的要求极高，必须具备99.9999999%的纯度，即每一百万个硅原子中只能夹杂一个杂质原子。经过进一步的化学处理后，冶金级工业硅会被转化为多晶硅，然后采用柴克拉夫斯基法将其制成单晶硅。这一过程是芯片生产中的基础环节，单晶硅具备更优质的电学性能，是制造高端芯片的理想选择。

晶圆的制备

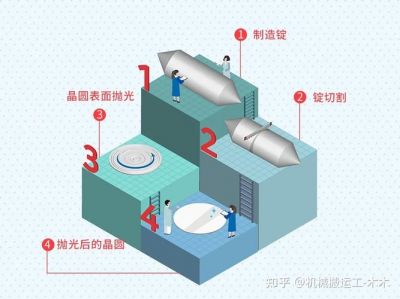

从单晶硅到晶圆的转变涉及到切割工艺。拉出的大硅柱需要被切割成厚度均匀的硅片。现代生产通常采用金刚线切割法，以确保切割效率和较少的材料损失。切割好的硅片称为“裸片”，其表面未经加工，需经过倒角、研磨、抛光及清洗等处理，以达到光滑如镜的“成品晶圆”。

抛光过程中，采用化学机械抛光（CMP）技术，使得晶圆的表面在纳米级别上平整，以便后续的光刻工序。每一步都需在洁净的环境中完成，以防止任何尘埃或杂质影响后续的芯片性能。

晶圆的规格与挑战

晶圆的尺寸从2英寸至12英寸不等，其中8英寸和12英寸最为常见。更大的晶圆意味着可以在每片晶圆上制造更多的芯片，从而降低单位芯片的成本，但随之而来的挑战也是显而易见的。越大的晶圆在制造过程中对技术、设备及材料的要求更加严苛。

圆形的晶圆设计能够在制造过程中实现更均匀的加热和冷却，减少材料损耗。而且，尽管芯片多为方形，圆形晶圆在制造中依然是经济高效的选择，因为它最大程度地减少了边缘的浪费。

半导体材料的演进

虽然晶圆大多选用硅材料，但现代半导体已渐渐向多种材料发展。第一代半导体材料主要为硅和锗，第二代则采用砷化镓和磷化铟，第三代包括氮化镓和碳化硅，而最新的第四代半导体材料则在氮化铝、氧化镓等新领域中逐步探索。

尽管材料在不断演进，硅依旧占据着90%以上的市场份额。它独特的电学性能、充足的资源供应及成熟的制造工艺使得硅依然是芯片生产的首选材料。

未来展望

随着科技的不断进步，芯片制造的流程也在不断创新。从原材料的提取到最终的封装测试，每一个环节都蕴含着无数工程师的智慧与汗水。在不久的将来，随着新材料的出现以及制造工艺的提升，我们能够看到更高效、更环保的芯片制造方式。而今天所了解的，从沙子到晶圆的过程，仅仅是这场技术革命的开端。

在的文章中，我们将深入探讨如何在这些晶圆上制作出实际的芯片，敬请期待！
