揭秘数字芯片设计全流程：从需求到生产的每一步

引言：近年来，随着科技的飞速发展，数字芯片的设计与制造愈发重要。在前文中，我们已简单介绍了芯片设计的基本概念，今天，我们将全面深入探讨数字芯片的设计过程，从需求分析到最终生产的每一个步骤。

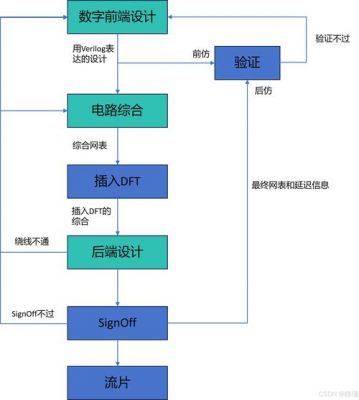

数字芯片的设计主要分为两个阶段：前端设计（Front-End Design）和后端设计（Back-End Design）。尽管不同类型的芯片设计可能有所不同，但以数字芯片为核心的流程仍然具有代表性。

1. 需求确认

芯片设计的第一步是明确设计需求。这并非随意决定，而是基于与客户及利益相关方的深入沟通，形成详细的设计规格说明书（Spec）。这一步包括确定芯片要实现的功能、环境应用、计算能力、成本、功耗、接口要求及安全等级等信息。这些需求将为整个芯片设计的基石奠定基础。

2. 架构设计

在明确需求后，架构工程师需要设计具体的实现方案，包括芯片的架构设计、功能模块及接口规划等。不同的应用场景可能会选择不同的架构。例如，针对通用计算的芯片，冯·诺依曼架构比较适合；而对于实时数据处理，可能需要采用哈佛架构或多核架构。

3. 逻辑设计

进入到逻辑设计阶段，设计工程师将需求规格转化为可实现的硬件逻辑。这一过程需要编码，工程师通过硬件描述语言（如Verilog或VHDL）对芯片的逻辑功能进行寄存器传输级（RTL）描述。这一阶段还需要进行大量的验证，确保每一步的设计均符合功能规范及逻辑要求。

采纳丰富的仿真与验证工具，如VCS和Questasim，验证逻辑设计是否存在逻辑错误。若发现问题，须迅速回到编码阶段进行调整，确保设计的准确无误。

4. 综合与门级网表生成

逻辑设计验证后，工程师进入综合阶段，将RTL代码转换为门级网表（Gate Level Netlist）。这一过程涉及翻译、优化及映射，确保电路在面积、延时等性能上的达标。同时，通过静态时序分析，验证电路时序是否符合要求，确保设计的可行性。

5. 物理设计

在获得门级网表后，进入物理设计阶段。这一阶段将设计转化为实际的物理布局，进行整体规划（Floor Plan），确定各模块的位置，然后逐步进行布局（Place）与走线（Route）。无论是布局还是走线，都需要考虑到电源网络、时序、信号完整性和制造工艺的约束。

为确保设计的可制造性，设计工程师还需采用设计可测试性（DFT）策略，通过在设计中插入扫描链等方式，提高芯片的可测试性。

6. 后仿真与功能验证

物理设计完成后，进行后仿真，以评估芯片在实际条件下的性能。后仿真主要关注真实工艺条件下的时序验证及信号完整性分析，确保设计在目标频率下的稳定工作。

还需进行逻辑和布局的一致性检查，包括电气规则检查（ERC）、设计规则检查（DRC）等，以确保版图与逻辑设计的一致性，最大限度地减少潜在的物理故障。

7. 最终确认与芯片制造

在所有验证与优化都完成后，设计团队需进行的签字确认（Sign-off），确保所有设计满足性能、功耗、面积等各项要求。成功的检查后，设计团队会输出最终的GDSⅡ文件。

这份文件随后将发送至晶圆厂，开始芯片的试生产阶段（Tape-out）。尽管现代技术不再使用磁带，但这一术语仍然保留了下来。晶圆厂将根据GDSⅡ文件内容制作光刻掩模，并允许生产出若干试样芯片。

经过全面测试与验证，确定试产成功后，芯片将进入量产阶段。如果未能达到预期效果，则需评估问题并决定是否进行调整或放弃。

以上便是数字芯片设计从需求分析到生产的全过程。这一过程充满了复杂的技术细节和不断的验证循环，确保芯片最终的功能性和可靠性。随着技术的进步，这个流程也将不断演变和优化，为未来的电子产品提供更强大的支持。希望这篇文章对您理解数字芯片设计过程有所帮助。
